Види водопровідної арматури

Під водопровідною арматурою розуміють всі технічні вироби, за допомогою яких здійснюється регулювання роботи водопроводу: відкривання, перекривання потоку води, зміна його тиску, напряму чи змішування потоків (як варіант регулювання температури чи хімічного складу рідини). З врахуванням того, що водопроводи є складними технічними системами, їх функціонал визначається не лише принциповою схемою, але й набором та порядком розташування арматури.

Метою нашого огляду є висвітлення питання про різновиди та призначення водопровідної арматури, яка використовується у побутових, комунальних та промислових системах водопостачання.

Запірна арматура

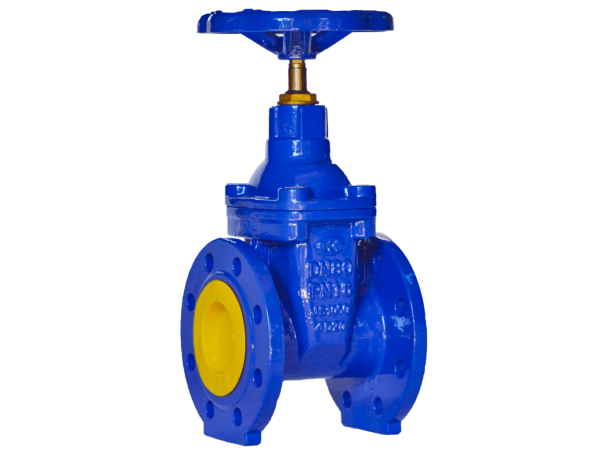

Найголовніша функція арматури – це перекриття потоку рідини. Кожна людина з дитинства знайомиться з таким функціоналом на прикладі водопровідного крану, і вона інтуїтивно здогадується, для чого потрібні оттакі чавунні засувки https://asso.com.ua/zadvizhka-chugunnaja/, навіть якщо бачить їх вперше.

Отже, запірна арматура включає засувки, крани, вентилі, заслінки, затвори та інші прилади, завданням яких є перекриття або відкриття потоку рідкого чи газоподібного середовища.

Перекриття потоку – головне, але не єдине призначення запірної арматури. Саме тому до цієї категорії також відноситься арматура, яка використовується для скидання рідини з резервуарів, чи подання її у вимірювальні прилади.

Найпоширенішими виробами, що складають запірну арматуру, є:

• Запірні клапани. Їх конструктивна особливість полягає в тому, що робочий орган (золотник у формі плоскої пробки) рухається уздовж потоку і може перебувати у двох кінцевих положеннях: закритому та відкритому. Завдяки простій конструкції та надійності клапани найпоширеніші, якщо потрібно відкрити чи закрити потік. Втім, вони не призначені для його послаблення чи посилення (регулювання);

• Крани. Вони знайомі нам з дитинства, і окрім запірної функції виконують функцію регулювання потоку (тиску чи витрат рідини). Втім, існують суто запірні крани, що призначені лише для повного перекриття і відкриття, але всі крани відрізняються від клапанів принциповою конструкцією: робочий орган рухається не уздовж потоку, а обертається в ньому та містить отвір, через який рідина проходить у відкритому положенні. Сьогодні найпоширенішими є кульові крани, робоче тіло яких виготовляється у вигляді кулі. Серед кранів є прохідні, що пропускають рідину в прямому напрямі, кутові, що змінюють рух потоку на 900, та триходові, що мають один вихідний та два вхідних патрубки. В останньому випадку кран використовується як змішувач і стає не лише запірним;

• Заслінки, або дискові затвори «батерфляй». Робочий орган заслінки має вигляд диску, який обертається в трубі. В закритому стані площина диску розташовується перпендикулярно потоку, у відкритому – уздовж. Перевагою заслінки є швидке перекриття потоку, тобто оператору для цього не потрібно робити багато рухів маховиком;

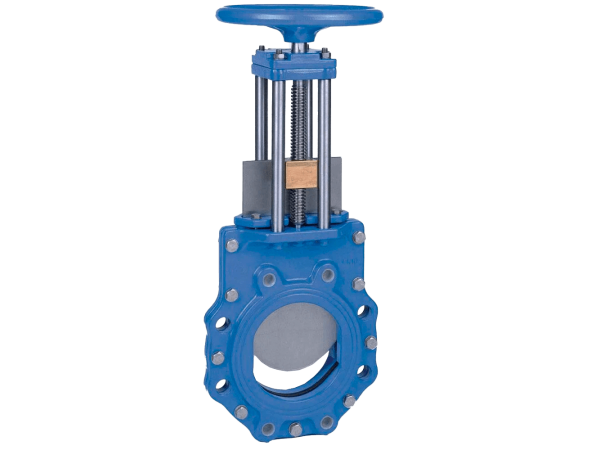

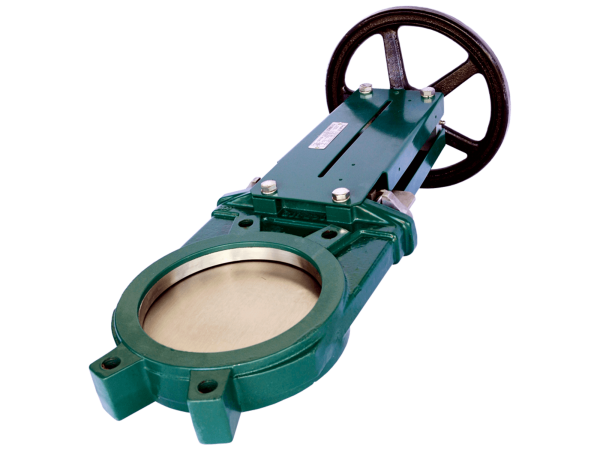

• Засувки, принцип роботи яких нагадує гільйотину: затворний орган рухається поперек потоку, перекриваючи його в крайньому нижньому положенні. В залежності від форми затвору відрізняють клинові засувки (як вони виглядають можна бачити за посиланням https://asso.com.ua/zadvizhka-klinovaja/), або шиберні. В останньому випадку затвор має вигляд плоского ножа (https://asso.com.ua/shibernaja-zadvizhka/).

Запірна арматура може мати ручне управління з редуктором чи без нього, або обладнується іншим приводом: електричним, пневматичним чи гідравлічним.

Інші види арматури

Окрім запірної арматури в водопровідних системах використовуються інші пристрої, призначення яких лежить в основі їх класифікації. Таким чином відрізняють арматуру:

• Регулюючу, за допомогою якої здійснюється зменшення або збільшення тиску у водопроводі, зміна інших кількісних показників рідини. До цієї групи відносяться регулюючі клапани, регулятори тиску;

• Захисну, призначену для аварійного відключення ділянки системи в разі настання нештатних обставин, наприклад, підвищення тиску. Зразком захисної арматури є відсічні та зворотні клапани;

• Запобіжну, що використовуються для викиду зайвої рідини в разі зростання тиску та загрози прориву. Назва запобіжних клапанів, що діють таким чином, повністю відбиває їх призначення;

• Фазороздільну, що призначена для відокремлення газу від рідини, наприклад в системах подачі окропу чи пару. Наприклад, до цієї групи відносяться конденсатовідвідники, повітровідділювачі, масловідділювачі, фільтри твердих забруднень тощо;

• Змішувальну (розподільну). Ця арматура, призначена для змішування двох чи більше потоків чи рідин з різними характеристиками (температури, складу тощо). Найвідомішим прикладом змішувальної арматури є звичайний побутовий кран для холодної та гарячої води, що зветься змішувачем. Існують і чисельні промислові змішувачі, конструкція яких відрізняється в залежності від галузі виробництва та властивостей рідини;

• Контрольно-спускну, що застосовується для перевірки стану водопроводу. Здебільшого це крани та деякі інші види запірної арматури;

• З’єднувальну, за допомогою якої окремі ділянки трубопроводу з’єднуються між собою. Сюди відносяться муфти та фланці, причому останні кріпляться на трубі зварюванням. Це найпростіший вид водопровідної арматури, але й найпоширеніший, оскільки з’єднувати відрізки труб доводиться частіше за все, інакше монтаж навіть простої водопровідної системи стає неможливим.
